類別
|
端子形狀
|
觸點形式
|
封裝方式
|
型號
|
額定線圈電壓 (VDC) |
最小包裝單位
|
||||||||||||||||||||||||||||
| PC6 | 印刷基板用端子 | 一組常開 | 防焊劑型 | PC6-□A/□A200 | 5, 6, 9, 12, 18, 24? | 25個/盤 | ||||||||||||||||||||||||||||
| PC6-□A/□A250 | ||||||||||||||||||||||||||||||||||
| PC6-□A/□A270 | ||||||||||||||||||||||||||||||||||
| PC6-□A/□A200H | ||||||||||||||||||||||||||||||||||
| PC6-□A/□A250H | ||||||||||||||||||||||||||||||||||
| PC6-□A/□A270H | ||||||||||||||||||||||||||||||||||
|
額定電壓 ?(V) |
額定電流 (mA±10％) |
線圈電阻 (Ω±10％) |
動作電壓 ?(V) |
復位電壓 ?(V) |
最大容許電壓 ?(V) |
消耗功率
?(mW)
|
||||||||||||||||||||||||||||
| DC5 | 600.0 | 8.3 | 75%額定電壓以下 | 10%額定電壓以上 | 120%額定電壓 | 約3,000 | ||||||||||||||||||||||||||||
| DC6 | 500.0 | 12.0 | ||||||||||||||||||||||||||||||||
| DC9 | 333.3 | 27.0 | ||||||||||||||||||||||||||||||||
| DC12 | 250.0 | 48.0 | ||||||||||||||||||||||||||||||||
| DC18 | 166.7 | 108.0 | ||||||||||||||||||||||||||||||||
| DC24 | 125.0 | 192.0 |
| 負載類型 | 阻性負載 | |||||||||||||||||||||||||||||||||
| 型號 | PC6-A200 | PC3-A250 | PC6-A270 | |||||||||||||||||||||||||||||||
| 接點構成 | 一組常開 | |||||||||||||||||||||||||||||||||
| 接點材料 | Ag 合金 (無鎘) | |||||||||||||||||||||||||||||||||
| 額定負載 | 1,000 VAC? 200 A | 1,000 VAC? 250 A | 1,000 VAC? 270 A | |||||||||||||||||||||||||||||||
|
830 VAC 接通 55 A (0.15 s) 載流 200 A (0.7 s) 斷開 55 A (0.15 s), 85℃???? |
830
VAC 接通 55 A (0.15 s) 載流 250 A (0.7 s) 斷開 55 A (0.15 s), 85℃???? |
830
VAC 接通 55 A (0.15 s) 載流 270 A (0.7 s) 斷開 55 A (0.15 s), 85℃???? |
||||||||||||||||||||||||||||||||
| 接點壓力最大值 | 1,000 VAC | |||||||||||||||||||||||||||||||||
| 接點電流最大值 | 200 A | 270 A | ||||||||||||||||||||||||||||||||

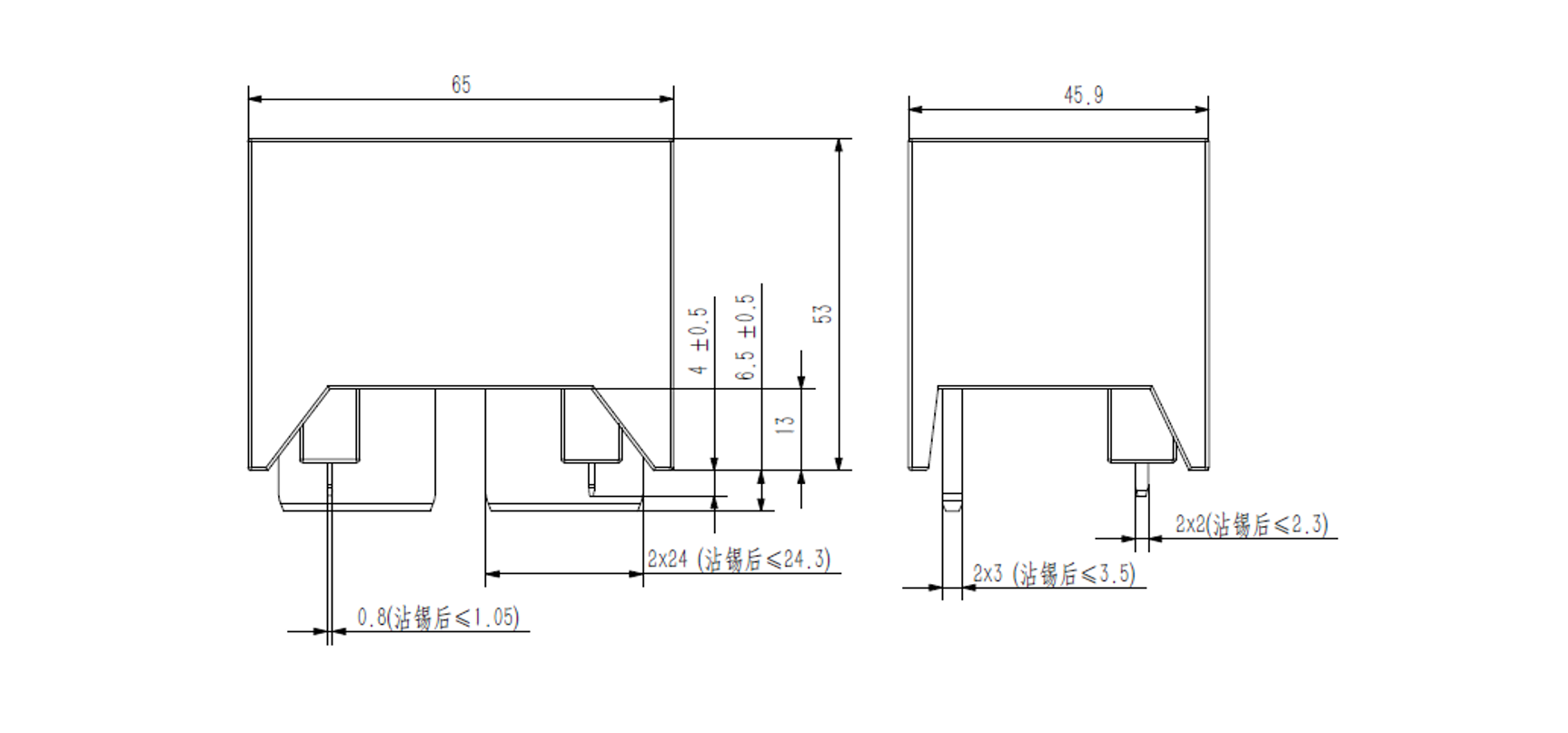

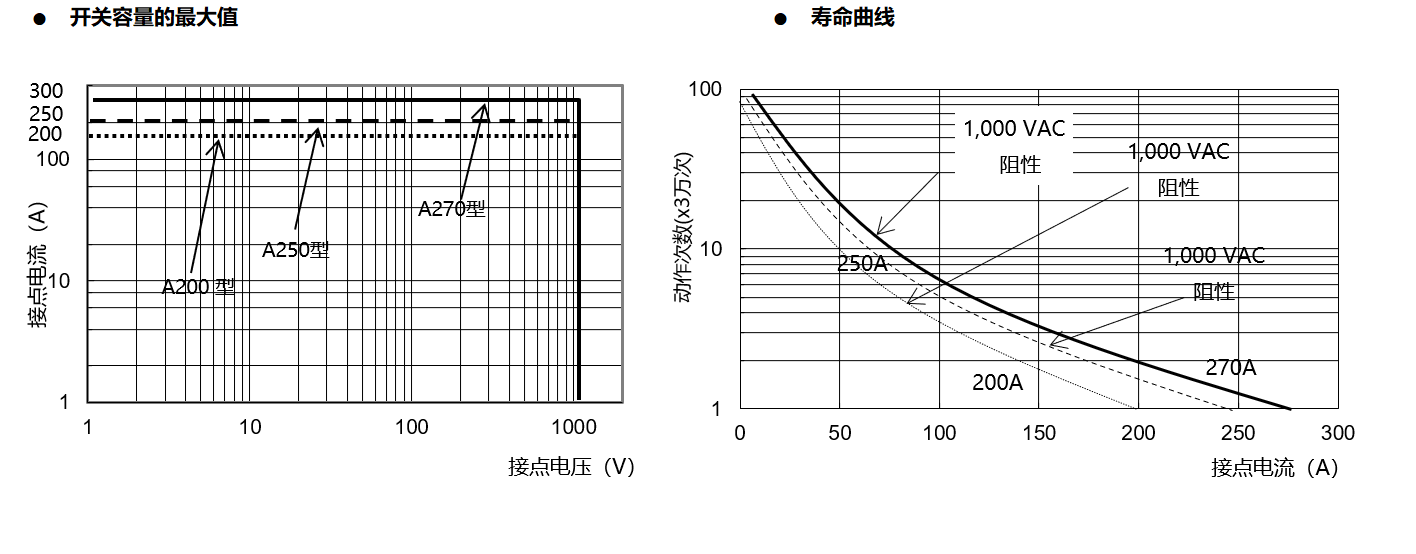

| 最大切換功率 | 200 KVA | 270 KVA | ||||||||||||||||||||||||||||||||
| 接點電阻 | ≤1 mΩ? (20 A /6 VDC 條件下測量) | |||||||||||||||||||||||||||||||||
| 動作時間 | ≤45 ms（在85℃條件下） | |||||||||||||||||||||||||||||||||
| 復位時間 | ≤10 ms | |||||||||||||||||||||||||||||||||
| 絕緣電阻 | ≥1,000 MΩ (500 VDC) | |||||||||||||||||||||||||||||||||
| 溫升（在標準電壓下） | 最大70 K (接點負載電流270 A, 額定電壓勵磁的50%至60%, 在85℃) | |||||||||||||||||||||||||||||||||
| 介質耐壓 | 線圈與接點間 | 5,000 VAC, 1 mA, 50/60 Hz 測試1分鐘 | ||||||||||||||||||||||||||||||||
| 接點與接點間 | 2,000 VAC, 1 mA, 50/60 Hz 測試1分鐘 | |||||||||||||||||||||||||||||||||
| 線圈與接點間 | 10 KV (1.2/50 μs) | |||||||||||||||||||||||||||||||||
| 抗振性 | 耐久 | 10~55~10 Hz, 雙邊振幅1.5 mm? (單邊振幅0.75 mm) | ||||||||||||||||||||||||||||||||
| 誤動作 | 10~55~10 Hz, 雙邊振幅1.5 mm? (單邊振幅0.75 mm) | |||||||||||||||||||||||||||||||||
| 抗沖擊性 | 耐久 | 980 m/s2 (100 G) | ||||||||||||||||||||||||||||||||
| 誤動作 | 98 m/s2 (10 G) | |||||||||||||||||||||||||||||||||
| 壽命 | 機械 | 100萬次 (動作頻率18,000 次/小時)? | ||||||||||||||||||||||||||||||||
|
電氣 (阻性負載) |
A200型: 3 x
104 次, 830
VAC 接通55 A (0.15 s) 載流200 A (0.7 s)? 斷開55 A (0.15 s), 85℃,1 s通9 s斷 |
|||||||||||||||||||||||||||||||||
|
A250型: 3 x 104 次, 830 VAC 接通55 A (0.15 s) 載流250 A (0.7 s)? 斷開55 A (0.15 s), 85℃, 1 s通9 s斷 |
||||||||||||||||||||||||||||||||||
|
A270型: 3 x 104 次, 830 VAC 接通55 A (0.15 s) 載流270 A (0.7 s)? 斷開55 A (0.15 s), 85℃, 1 s通9 s斷 |
||||||||||||||||||||||||||||||||||
| 使用環境溫度 | -40°C至 85°C (無結冰或冷凝) | |||||||||||||||||||||||||||||||||
| 使用環境濕度 | 5~85% RH | |||||||||||||||||||||||||||||||||
| 重量 | 約215 g | |||||||||||||||||||||||||||||||||
